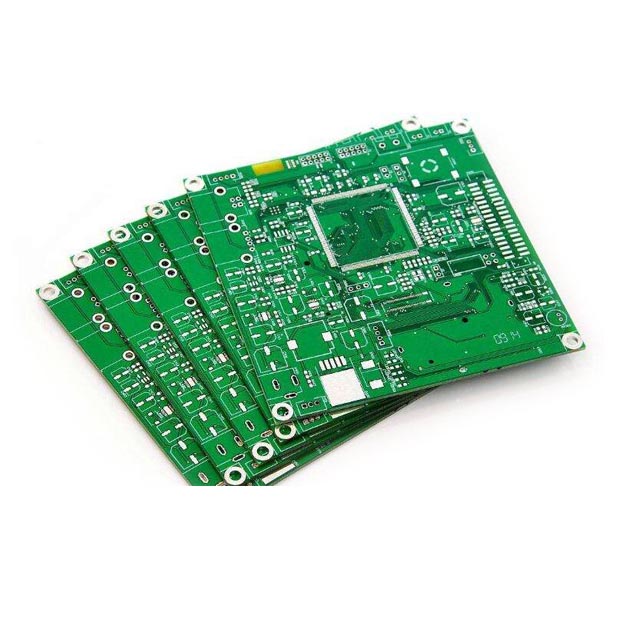

Багатошарова плата (друкована плата) широко використовується для багатошарової електропроводки та з'єднання в електронних пристроях. Основні його використання включають, але не обмежуються наступними пунктами:
По -перше, багатошарова плата дозволяє більш складну конструкцію схеми в обмеженому просторі. Збільшуючи кількість шарів, дизайнери можуть організувати схеми та сигнали між різними шарами, тим самим
Зменшення взаємних перешкод та вдосконалення цілісності сигналу. Це особливо важливо у високочастотних та високошвидкісних додатках, таких як комп'ютери, комунікаційне обладнання та висококласний споживчий електроніка.
По -друге, забезпечуючи електричну ізоляцію,Помноження жорсткої друкованої платиТакож може ефективно зменшити загальний розмір та вагу планової плати. Для невеликих електронних пристроїв, таких як смартфони, планшети та вбудовані пристрої, багатошарові друковані композиції можуть підтримувати складні функції, не займаючи занадто багато місця, що допомагає розробити легші та портативніші продукти.
Крім того, багатошарові PCB також збільшують гнучкість виробничого процесу. Дизайнери можуть розподіляти різні функціональні модулі в різних шарах для полегшення подальшого складання та тестування. Особливо в таких сферах, як автомобільна, медична електроніка та промисловий контроль, які потребують надійності та стабільності, високої міцності та переваг проводки високої щільностіПомноження жорсткої друкованої платиособливо помітні.
Найбільша різниця міжПомноження жорсткої друкованої платиДошки та односторонні та двосторонні дошки-це додавання внутрішньої потужності та наземних шарів. Потужність і землі мережі в основному направляються на шар живлення. На багатошарових дошках PCB є електропровідний метал по обидва боки кожного шару підкладки, а спеціальні клеї використовуються для з'єднання дощок разом, і між кожною дошкою є ізоляційний матеріал. Однак багатошарова проводка PCB в основному базується на верхніх та нижніх шарах, доповнених середнім шаром проводки. Тому конструкція мультишарових жорстких дощок PCB в основному така ж, як і метод проектування двосторонніх дощок. Ключовим є те, як оптимізувати проводку внутрішнього електричного шару, щоб зробити електропроводку плати більш розумною. Неминучий продукт багатофункціональної розробки, великої ємності та невеликого обсягу.
PCB - це плата, що виготовляється аналогічно друку, тому поширені друковані композиції з'єднані між собою в декількох шарах, і кожен шар має смоляну ізоляційну підкладку та металевий шар. Найбільш основна друкована плата поділяється на 4 шари. Верхні та нижні ланцюги - це функціональні схеми, розташування найважливіших ланцюгів та компонентів, а середні два ланцюги - шари землі та шари живлення. Перевага полягає в тому, що вона може внести виправлення сигнальних ліній та кращі перешкоди щита. Взагалі кажучи, 4 шари достатньо для нормальної роботи друкованої плати, тому так звані 6 шарів, 8 шарів та 10 шарів фактично додають більше шарів ланцюга для поліпшення електричної здатності друкованої плати, тобто здатності до підшипника тиску.
Тому збільшення кількості шарів PCB означає, що більше ланцюгів можна розробити всередині. Для пам’яті, коли потрібно збільшити кількість шарів PCB? Згідно з вищезазначеним, це, очевидно, коли електрична потужність друкованої плати занадто сильна або занадто висока. Коли напруга та струм друкованої плати пам'яті найсильніші? Гравці, які грали розгону, будуть знати, що якщо пам'ять хоче досягти кращої продуктивності, її потрібно чинити тиск, щоб збільшити робочу частоту. Тому нам не важко зробити висновок, що коли пам’ять можна використовувати з високою частотою або розігнатою.
